产品介绍
太赫兹 (THz) 波是频率为~0.1-10 THz (~3 mm - 30 μm, 3 cm-1 - 300 cm-1) ，介于微波和红外区域的电磁波。 和可见和红外光相比，THz波可以穿透常规的材料，如：皮肤，塑料，衣服或者纸材料。由于光子能量低，因此，他不会造成和离子辐射（X光）一样的损害。这些特点使其能够应用在处理（如药物生产），质量控制以及THz成像领域。现在也很多人想把它应用在安保，包裹检查，半导体特征分析，化学组成分析以及生物研究领域。
对于传统的THz应用，我们采用High Resistivity Float Zone Silicon (HRFZ-Si)材料，因为他是研究得最多的材质，而且在THz波段有很好的透射率。同时，我们也研究了可应用在THz波段的其他材料。
在下面，你就能看到我们采用的其他材料在THz波段的透射光谱和其他特点。我们用ABB的FTIR光谱仪Bomem DA3和Bruker IFS 125HR (测量精度为2-3%@< 100 µm；4-5% @> 100 µm)来测量THz波。近红外的测量采用Perkin Elmer的 “Lambda- 9” (测量误差< 0.5%)。
1、晶体
晶体如硅，石英和蓝宝石在THz光学元件中都是常用的材料。
1.1 高阻硅(HRFZ-Si)
除了人造钻石，高阻硅是少有适合极宽范围从(1.2 µm) 到mm (1000 µm)波的各项同性晶体材料。和钻石相比，它要便宜的多，并且生长制造更容易。而且他尺寸更大，更容易制造，THz技术的快速发展，就基于该优点。对于THz应用，我们提供在1000 µm (对于更长波长，3000甚至8000微米)透射率达到50-54%的High Resistivity Float Zone Silicon (HRFZ-Si)。

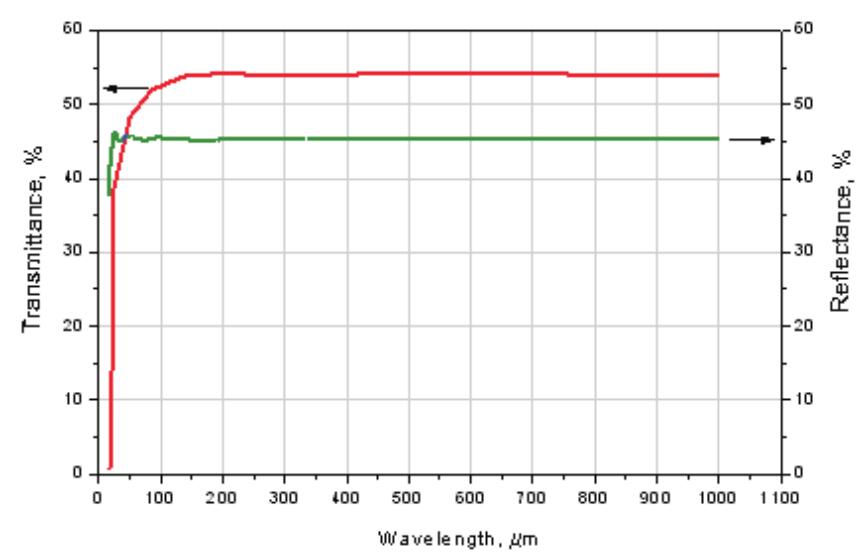

Fig.1 Transmission and reflection of HRFZ-Si 5.0 mm-thick sample in THz range.
HRFZ-Si 在THz波段传输损耗低。如图2所示，HRFZ-Si 中的THz波形和空气中的波形非常相似。这表明HRFZ-Si 的吸收很少。

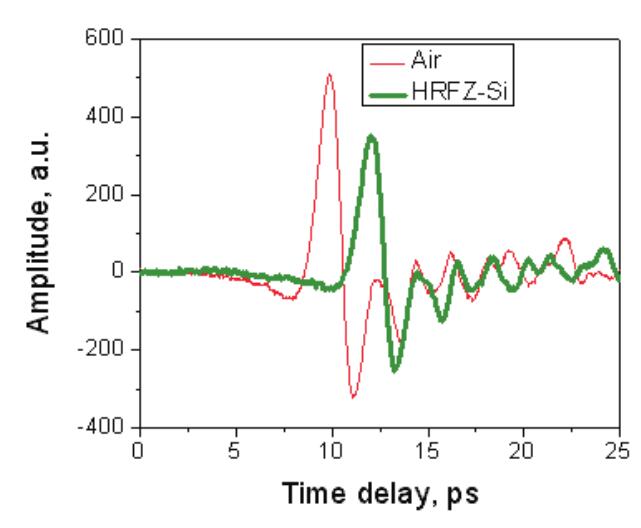

Fig.2 The THz signals transmitted through air and HRFZ-Si.(*)
合成电解质硅的介电常数由传导率决定（例如：自由电子-载流子浓度）。图3显示的是在1THz下，不同纯度下的硅的介电常数.低掺杂的介电常数接近真实值，大约等于高频介电常数。随着掺杂浓度的提高，真实的介电常数将变成负数，而且不能被忽略。介电常数表征的是THZ波的传输损耗特性。损耗系数可以用下面的公式计算：tanδ=1/(ω*εv*ε0*R), 这里 ω – 圆频率, εv – 真空下的介电常数（8.85*10-12 F/m）。ε0 –硅的介电常数(11.67), R是电阻值。例如，1THz下，10 kOhm 阻值的HRFZ-Si损耗系数为1.54*10-5。

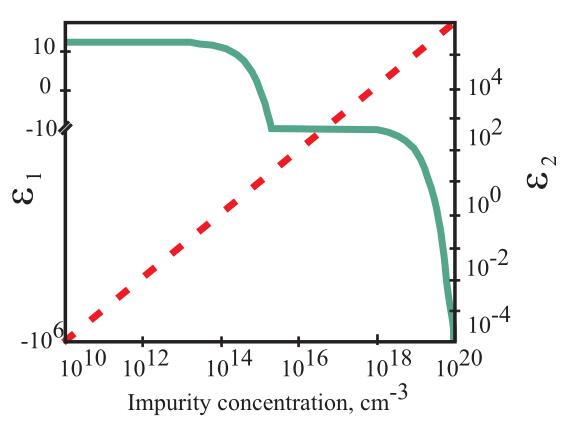

Fig.3 Real (solid, ε1) and imaginary (dashed, ε2) part of dielectric permittivity of n-type silicon with different impurity concentration at 1 THz.(**)
1.2石英晶体
Z-cut的石英晶体是传输50 µm以上波长的较好材料之一。Z-cut的石英晶体窗口镜传输可见光，很容易用He-Ne激光器来调准直。

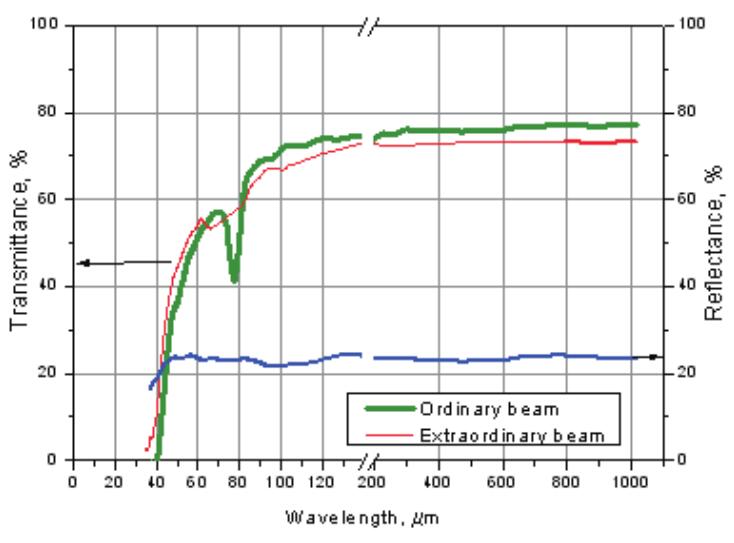

Fig.4 Transmission and reflection of crystal quartz 1.0 mm-thick sample.
由于色散非常大，石英晶体材料的透镜将对可见和远红外的产生不同的焦距。如果需要对光学系统准直，那就必须考虑透镜的色散：
波长, µm
no
ne
0.589
1.544
1.553
6.0
1.32
1.33
10.0
2.663
2.571
30.0
2.5
2.959
100.0
2.132
2.176
200.0
2.117
2.159
333.3
2.113
2.156
石英晶体是双折射材料，如果电磁波的偏振态很重要，那就必须考虑双折射问题。我们用X-cut的石英晶体来制作λ/2和λ/4的THz波片。
薄的熔融石英元件也可以传输长波长辐射。在 500-700 μm 以上，透射率与晶体材料的透射率相同。在毫米波应用中，可以使用薄熔融石英元件来节省成本。
Fig. 5.Transmittance of crystal quartz windows KI and KU-1 of various thicknesses.
1.3蓝宝石
蓝宝石和石英晶体一样，对于THz波段和可见光波段是透明的。可以从下面图看出，对于大于600 µm的波段，光谱传输曲线并不取决于厚度的测量误差。在小于600 µm的 波段，样品的厚度从1到5mm，透射率变化很大。对于薄的样品，在很短的波长，透射率就已经饱和了。

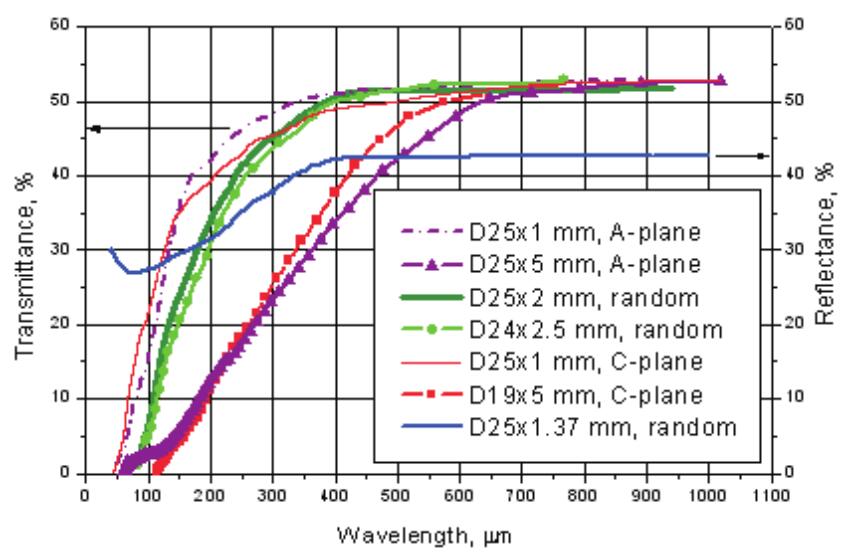

Fig. 6 Transmission and reflection of sapphire samples with different thickness.
就象 HRFZ-Silicon一样,Eachwave提供的蓝宝石也可以在光电导天线上，因为他们对于THz波段的折射率几乎一样。
2、聚合物
在大量聚合物中，有一些对THz波是透明的，反射率很低。一般意义上说，最好的材料是TPX (polymethylpentene), polyethylene (PE), polypropylene (PP),和polytetrafluoroethylene (PTFE or Teflon).对于长波长，这些聚合物的透射率曲线也很平坦。 对于短波长，主要是小于200 µm的波段,内部的不均匀性就会导致一些散射和波动。也就是说，聚合物对短波长呈现出不透明的特点。
2.1 Polymethylpentene (TPX)
TPX 是所有已知聚合物中最轻的。它对紫外，可见和THZ波段是透明的。当然也就是可以用He-Ne激光器来进行准直。该聚合物折射率约为1.46，和波长关系不大:
λ, µm
n
0.633
1.463
24
1.4568
60
1.4559
300
1.46
667
1000
1.4650
3191
1.466
TPX对mm波的传输损耗非常低。它有非常优良的热阻，并且能抗一些商用的化学品的腐蚀。
Fig. 7 Transmission of TPX 2 mm-thick sample. THz region.
Fig. 8 Transmission of TPX 2 mm-thick sample. NIR&MIR regions.

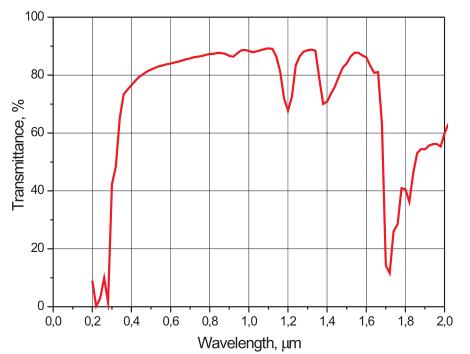

Fig. 9 Transmission of TPX 2 mm-thick sample. UV&VIS&NIR ranges.
TPX的主要参数：
密度, g/cm3
0.83
拉伸强度
拉伸模量
拉伸伸长率, %
10
弯曲强度
弯曲模量
热变形温度, °C
100
融化温度, °F/°C
464/240
吸水率 (ASTM-D 1228), %
<0.01
透湿性 (thk 25 µm, 40C, 90%RH), g/m2*24h
110
透气性y (thk 100 µm), cm3/m2*d*MPa
120000
TPX是很硬的固体材料，可以用来加工成不同的光学元件，如透镜和窗口镜。而且通常TPX还可用在CO2激光泵浦分子激光的系统中作为输出窗口镜。因为它对整个THZ波段都是透明的，并且可以反射10微米的泵浦光。TPX窗口镜还可以在低温保持器中作为“冷”窗口。因为TPX在THz波段的透明度和温度无关，折射率的温度系数3.0*10-4 K-1 (for the range 8-120 K)。

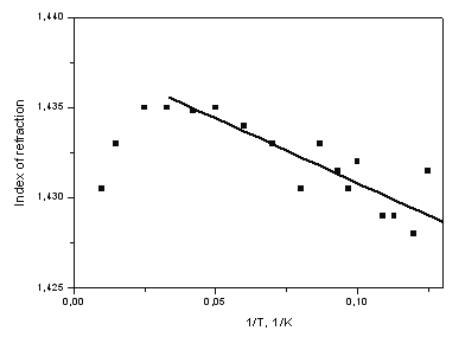

Fig. 10 Temperature dependence of refractive index.(***)
和其他用在THz波段的材料比较，TPX的特性更好，例如它是Picarin (Tsurupica)透镜很好的替代品。另外，屹持光电提供的TPX更便宜，而且比Picarin更容易获得。

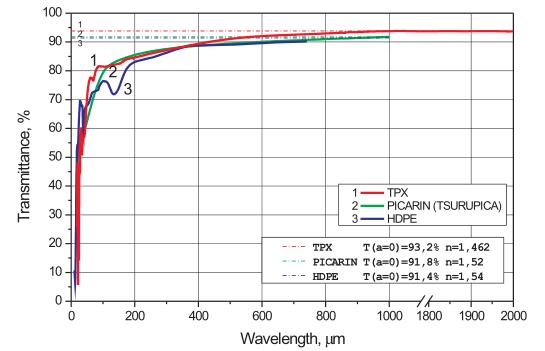

Fig. 11 Transmittance of 2 mm thick samples of TPX, PICARIN, HDPE and COC.
在真空应用中，TPX 窗口可使用低至 10-9mm Hg.
2.2 Polyethylene (PE)
PE是轻的弹性晶体材料。它可以加热到110°C，也可以冷却到-45 ÷ -120°C。PE拥有良好的介电特性，防腐蚀性和抗辐射性。但是，它在紫外波段和油腻的环境下不够稳定。在生物学上来讲，PE很不活跃，很容易处理。在23°C下密度为0.91-0.925 g/cm3，张力流限为8-13 MPa，弹性模数为118 - 350 MPa，在很宽的光谱范围内折射率都约为1.54。通常，高密度的polyethylene (HDPE)也来作为组件材料。除了作为厚透镜和窗口镜，薄的HDPE还可用来作为THz偏振片。我们用HDPE作为Golay Cell的窗口镜。

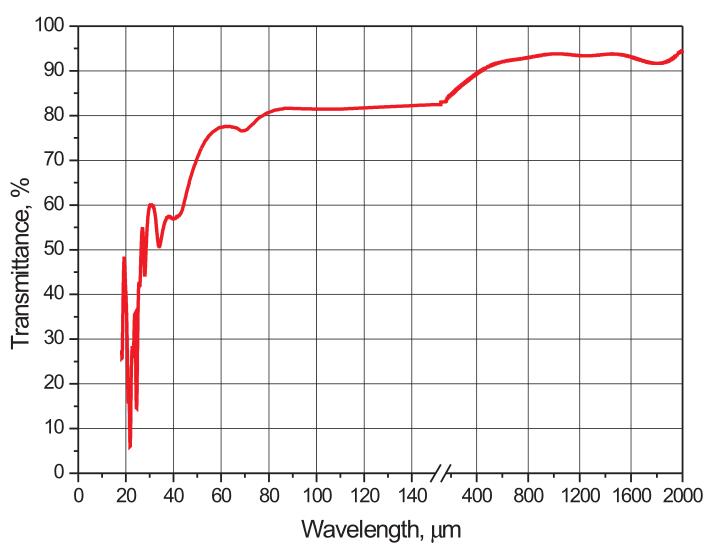

Fig. 12 Transmission of 2 mm-thick HDPE sample. THz region.

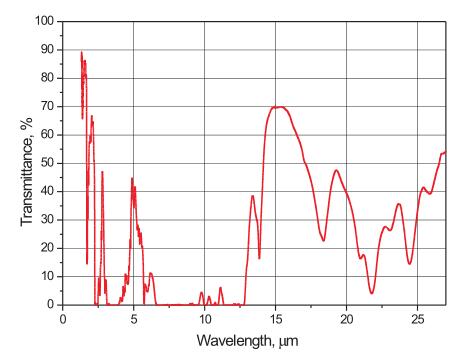

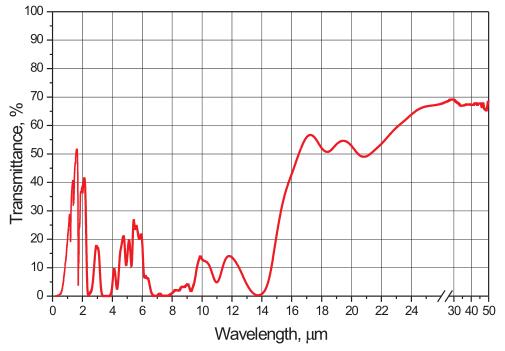

Fig. 13 Transmission of 2 mm-thick HDPE sample. NIR&MIR region.

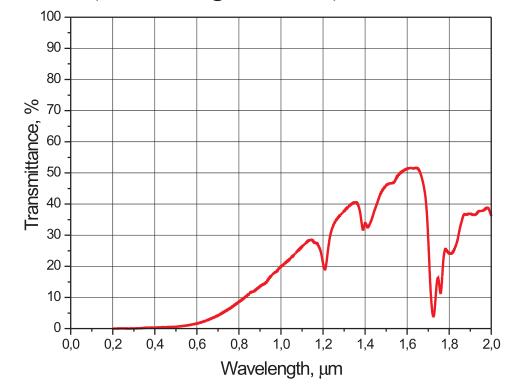

Fig. 14 Transmission of 2 mm-thick HDPE sample. VIS&NIR region.
很遗憾, HDPE对可见光的透射率非常低，因此，它不能用来作为光学系统的准直元件。
我们还应该注意到HDPE的THz透射率并不取决于温度，因此可以作为低温保持器的窗口镜。折射率的温度系数为6.2*10-4 K-1 (for the range 8-120 K)。

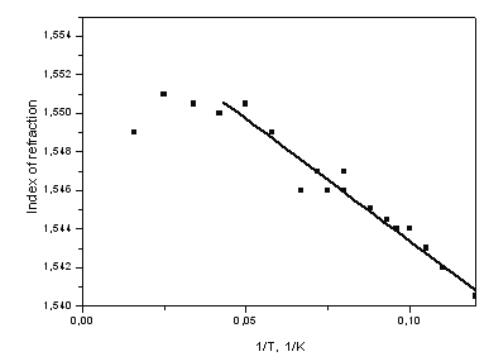

Fig. 15 Temperature dependence of refractive index (***)
在工程应用中，超高分子量聚乙烯是首选，因为与 HPDE 相比，它具有更高的耐用性和更低的摩擦系数。
在所有等级的聚乙烯中，超高分子量 PE 1000 （UHMWPE） 具有最平衡的性能。这种材料结合了出色的耐用性和出色的冲击强度，即使在低温下也是如此。它还具有良好的刚度和阻尼能力组合，并且易于焊接。它具有低吸水率，耐大多数化学品，并且易于加工。
UHMWPE 是 PTFE 的绝佳替代品，工作温度不超过 60-70°C。
典型的 UHMWPE 特性：
Fig. 16. Transmittance of a 2 mm thick UHMWPE sample.。
2.3 Polytetrafluoroethylene (PTFE, Teflon, in Russian - Ftoroplast)
PTFE 在室温下是一种白色的固体，密度约为2.2 g/cm3。熔点为327°C, 在-73°C 到 204°C温度范围内它的主要特点都差别不大，在比较宽的波段范围内，折射率都约为1.43。

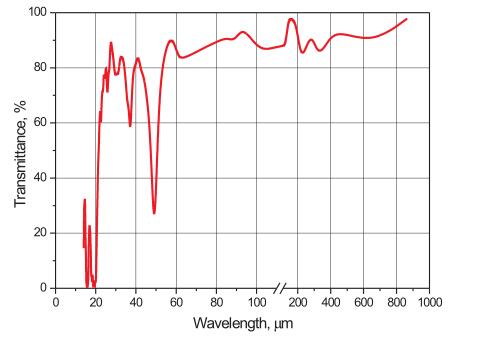

Fig. 17 Transmission of PTFE film ~0.1 mm-thick. THz region.

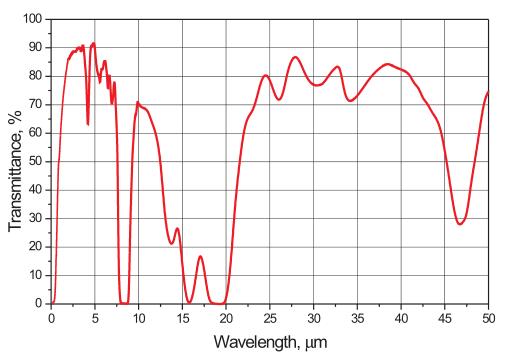

Fig. 18 Transmission of PTFE film ~0.1 mm-thick. NIR&MIR region.
由于对1-7 µm波段范围内透明度都很高，PTFE薄片通常用来制作IR偏振片。这种偏振片的价格比晶体材料的便宜。这样就使他们在IR偏振应用中能够得到大量使用。
PTFE的主要参数：
3900psi ~26.7 Mpa
8000psi ~551.6 MPa
拉伸伸长率 (%)
弯曲强度 (psi)
No break
弯曲模量 (psi)
72000
耐压强度 (psi)
2500
耐压系数 (psi)
70000
2.4 CCyclic Olefin Copolymer （COC）
环状 （COC） 的主要优点是具有较高的工作温度、优异的透过率、低的双折射率和低的吸水率 我们用于非球面太赫兹 f-θ 透镜的材料特性如下
Fig. 19.Transmittance of a 2 mm thick COC window.
2.5 ZEONEX
除此之外，我们还提供一种环烯烃聚合物 ZEONEX®，用于超高真空环境 （10-9– 10-11mm Hg）。它的特点是优异的机械性能、良好的化学稳定性和在真空中的极低释气。这种材料的主要特性如下。
ZEONEX 的典型特性：
与 TPX 类似，由于可见透明且无折射率色散，ZEONEX 太赫兹光学系统可以使用 HeNe 激光束进行调整。
需要注意的是，ZEONEX 在可见光区域的透射率比 TPX 好。
Fig. 20. Transmission of 2 mm-thick ZEONEX and TPX windows.
与 TPX 相比，ZEONEX 的机械性能更好，这使得制造这种塑料的棱镜成为可能。
总结：
所有屹持太赫兹提供的的有机材料，包括TPX、ZEONEX、COC、PE和PTFE，从~200μm到1000-2000μm，具有约80-90%的均匀透射率。当然，他们也可以传输更长的波长。
通过比较相同厚度的聚合物窗口的透射光谱，可以为特定应用选择最合适的材料。
Fig. 21. Transmittance of 2 mm thick TPX, ZEONEX, HDPE and UHMWPE windows.
由于反射损耗，晶体材料如硅，石英和蓝宝石在THz波段的透射率很低。对于硅材料，从50 µm开始，透射率为50-54%；对于石英，从120 µm开始，透射率>70%；对于1-2mm厚的蓝宝石，从350 µm开始透射率>50%。
