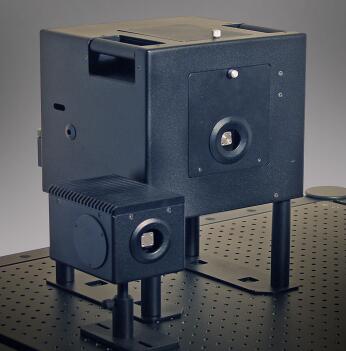

产品简介
返波管振荡器是一种经典的电真空微波源慢波器件，在返向波器件中，电磁波的相速度与群速(能速)传输方向相反，利用热阴极发射的电子束穿过摇摆器后被强磁场聚焦打向阳极，在相反的方向产生电磁波。输出频率可以通过电极之间的电压来调谐。它可以在亚太赫兹区域产生频率连续调谐的相干输出。
产品规格
1、基于QS1-260的THz光源
QS1-260 BWO返波管 太赫兹源，常规调频范围160GHz-260GHz，利用混频器可扩展至2100GHz。BWO返波管 太赫兹源频率依赖的典型输出功率如下图所示：
2、基于QS1-370和QS1-710的THz光源
BWO返波管 太赫兹源频率典型输出曲线
BWO返波管太赫兹源系统主配件

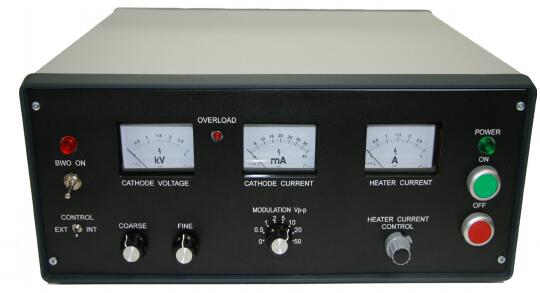

>> BWO返波管太赫兹源可选配电源
电源特点：
• 3 kV 和 6kV 版本
• 高功率稳定性好，确保窄线宽输出
• 电源可以通用与我们的各种型号BWO返波管太赫兹源
电源规格型号
参数/型号 VR-3M VR-3M VR-6MU 适用的适用BWO型号 QS2 QS1 所有型号 输出电压 300-3000 V @ 0-40 mA 0-6000 V @ 0-50 mA 0-6000V @ 0-50 mA 最大直流电流 2.75 A 2.75 A 2.75 A 电流消耗 150 W 500 W 500 W 尺寸 6”x15”x15” 10”x20”x20” 10”x20”x20”
>> BWO返波管太赫兹源可选配磁体
主要特点：
• 磁体有紧凑型和大尺寸通用型可选
• 驱动BWO 返波管太赫兹源的必须配件
• 永久性磁体，不需要电源供给或者水冷装置
参数/型号 MS-0.6 MS-0.7 MS-1.3 适用的适用BWO型号 QS1-260 QS1-370 磁场强度 0.6 T 0.7 T 1.3 T 重量 30 lbs 60 lbs 110 lbs 尺寸 7”x7”x7” 9”x9”x9” 12”x12”x12”
