格兰激光偏振器、Q开关
格兰激光棱镜偏振器有两款方解石棱镜组成，空气隙结构。这种偏振器由格兰泰勒改进，在晶体结合处具有更低的反射，具有0，1，2逃逸窗设计，0逃逸窗口用于低功率激光；正常的光束不能通过逃逸窗口溢出，使的可以应用于高能激光， 抛光的逃逸窗口面位于方解石的脆性面上，表面质量相对低于进光口和出光口的方解石表面，且无划痕。
不同于格兰泰勒棱镜，这种偏振晶体标准品只能用于可见-近红外（350-2300nm），UV需要定制。 这种晶体的极化角是不对称的，取决于波长。例如，在1.4μm，格兰激光棱镜的半极化场的一边几乎为0，而另一边为正常的7°。然而，波长大于1.4μm时，偏振器需适当的倾斜；如果是封装好的， 偏振晶体应该在安装具上就考虑适当倾斜，可以降低在空气接口缝隙中的反射。

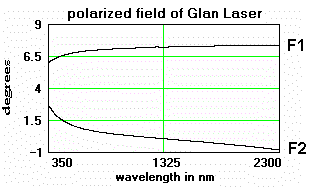

格兰激光偏振器是标准的圆形封装；格兰激光Q开关是方形封装。极化场 F1、 F2 如下图所示：

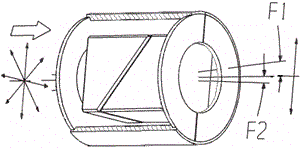

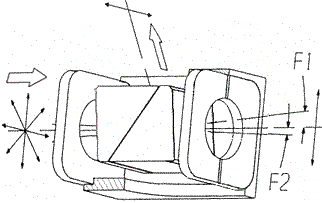

0逃逸窗 1逃逸窗
2逃逸窗 Q开关
产品参数:
B 级方解石
: 大于1波长波前形变@ 633 nm，due to striae only
A 级方解石
: 1/4 - 1波长波前形变@ 633 nm，due to striae only
S 级方解石
:1/4波长波前形变@ 633 nm，due to striae only
表面平整度
: 优于1/4波长 @ 633 nm @净光圈
表面质量
: 40-20划痕-麻点子在入射和出射面，逃逸面无划痕-麻点
透射率(未镀膜)
: 40-45% @ 350 nm, 70-75% @400 nm, 86-88% @>500 nm；镀膜请参考：Anti Reflection Coating
注：方解石是天然开采的晶体，存在一定量的气泡缺陷，条纹，光学不均匀性，应力双折射，由于散射和吸收，这些缺陷会导致极化和传输损耗。
格兰激光偏振器 - 0逃逸窗
产品型号
光圈 (mm)
封装尺寸 ( Inches)
备注
外径+/- .002
长+/- .005
MGLB 8
8
.747
.750
B级方解石
消光比10000:1
光束偏差： 5 弧分
损伤阈值：
100 W/Cm^2 CW - 100 MW/Cm^2 Pulsed
MGLB10
10
.872
.875
MGLB12
12
.997
1.000
MGLB15
15
1.247
1.188
MGLB17
17
1.372
1.375
MGLB20
20
1.497
1.500
MGLA 8
A级方解石
消光比 20000:1
光束偏差：3弧分
MGLA10
MGLA12
MGLA15
MGLA17
MGLA20
格兰激光偏振器 - 1逃逸窗
封装尺寸( Inches)
外径 +/- .002
MGLA-SW- 8
损伤阈值：100 W/Cm^2 CW - 100 MW/Cm^2 Pulsed
MGLA-SW-10
MGLA-SW-12
MGLA-SW-15
MGLA-SW-17
MGLA-SW-20
MGLS-SW- 8
S级方解石
消光比： 50000:1
500 W/Cm^2 CW - 500 MW/Cm^2 Pulsed
MGLS-SW-10
MGLS-SW-12
MGLS-SW-15
MGLS-SW-17
MGLS-SW-20
格兰激光偏振器 - 2逃逸窗
封装 ( Inches)
MGLA-DW- 8
MGLA-DW-10
MGLA-DW-12
MGLA-DW-15
MGLA-DW-17
MGLA-DW-20
MGLS-DW- 8
MGLS-DW-10
MGLS-DW-12
MGLS-DW-15
MGLS-DW-17
MGLS-DW-20
格兰激光偏振器 – Q开关
方形封装 ( Inches)
高宽+/- .0025
MGLQD- 8
.622
消光比 1000000:1
损伤阈值
MGLQD-10
MGLQD-12
MGLQD-15
.871
MGLQD-17
MGLQD-20
