ALPHALAS二极管皮秒脉冲激光器PICOPOWER-LD可产生波长范围为 375 nm 至2300nm的皮秒短激光脉冲，特定波长可选。提供的脉冲宽度可低于40ps，峰值功率最高可至3 W，重复频率范围可从单次到100MHz。
典型标准工作波长：375、405、450、488、510、635、670、785、850、976、1030、1047、1053、1064、1310、1550nm, 也可以定制其他特殊波长和窄线宽激光头。

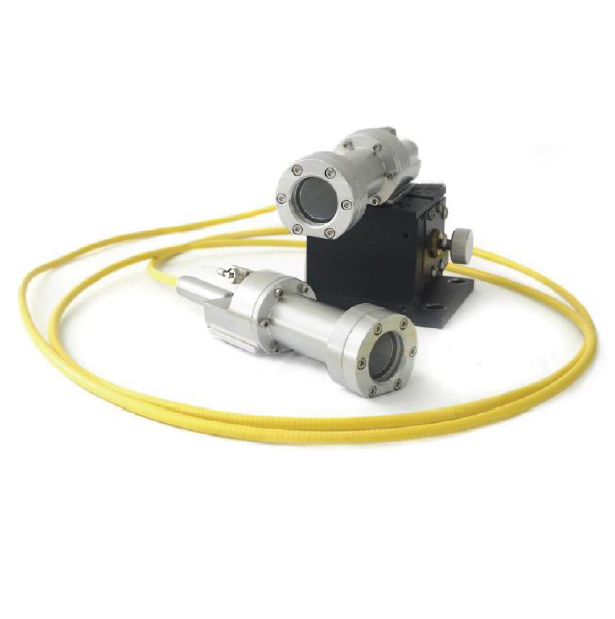

ALPHALAS二极管半导体皮秒脉冲激光器PICOPOWER-LD
产品特性：
应用范围：
- 共焦激光扫描显微(CLSM)
- 荧光/磷光寿命成像显微(FLIM / PLIM)
- 受激发射损耗显微(STED)
- 光漂白后荧光恢复
- 全内反射荧光显微
- 时间分辨光致发光(TRPL)
- 荧光(寿命)相关光谱学(FCS / FLCS)
- 荧光寿命测量和时间分辨光谱
- 单分子光谱/检测
- 时间相关单光子计数
- 单光子产生
- 光纤激光器和MOPA系统种子
- 激光成像和三维激光扫描
- 光电设备的时间响应特性
- 扩散光学断层扫描和成像
- 飞行时间实验
- 光时域反射计(OTDR)
ALPHALAS二极管皮秒脉冲激光器PICOPOWER-LD规格：
型号/参数（自由空间输出）1
波长(nm)2
带宽(nm)3
脉宽(ps)
@50MHz
(卷积后)
峰值功率(mW)
平均功率(mW
)@50MHz4
最大重频(MHz)5
F-P型
PICOPOWER-LD-375
375 ±5
< 1.5
30
1000
1.5
50
PICOPOWER-LD-405-L
405 ±5
< 3
25
> 1000
1.3
100
PICOPOWER-LD-405-H
> 2000
2.5
PICOPOWER-LD-450
450 ±10
< 4
750
1.9
PICOPOWER-LD-488
488 ±10
< 6
70
350
PICOPOWER-LD-510
510 ±10
< 5
75
300
1.1
PICOPOWER-LD-635
635 ±5
< 2
65
1300
4.3
80
PICOPOWER-LD-660
660 ±5
60
600
PICOPOWER-LD-670
670 ±10
40
400
0.8
PICOPOWER-LD-785
785 ±10
220
0.7
90
PICOPOWER-LD-810
810 ±5
< 8
1
PICOPOWER-LD-850
850 ±10
1.4
PICOPOWER-LD-900
900 ±10
< 7
45
0.3
PICOPOWER-LD-976
976 ±10
< 10
1100
PICOPOWER-LD-10536
1053 ±5
< 25
1200
PICOPOWER-LD-15506
1550 ±20
0.1
DFB型窄线宽7
PICOPOWER-LD-532
532 ±2
< 0.2
20
0.04
PICOPOWER-LD-561
561 ±2
PICOPOWER-LD-594
594 ±2
PICOPOWER-LD-1030
1030 ±2
0.5
PICOPOWER-LD-10476
1047 ±2
< 0.1
0.2
1053 ±2
PICOPOWER-LD-10646
1064 ±2
PICOPOWER-LD-13106
1310 ±2
150
0.15
1550 ±2
< 0.3
12
130
0.08
1、所有波长都可使用单模光纤或者保偏光纤进行耦合，典型效率在25%-30% 2、在375nm-2300nm当中有多达60多种定制波长可供使用 3、对于光纤耦合二极管激光器谱宽更大 4、对于更长的脉宽更高功率可供使用 5、所有的二极管激光器可被制成高达100MHz甚至更高，或者更大脉宽和更低的峰值功率 6、这些二极管激光器可被用于种子源和散装放大器 7、在760nm-2300nm可特别定制波长
激光头机械指标：
皮秒二极管激光头：机械参数 尺寸和重量 Ø 25 × 155 mm, 140 g 40 × 37 ×144 mm3, 250 g 客户定制外箱可选 光纤耦合二极管激光器集成在驱动中、独立激光头可选
皮秒二极管激光头：机械参数
尺寸和重量
Ø 25 × 155 mm, 140 g
40 × 37 ×144 mm3, 250 g
客户定制外箱可选
光纤耦合二极管激光器集成在驱动中、独立激光头可选

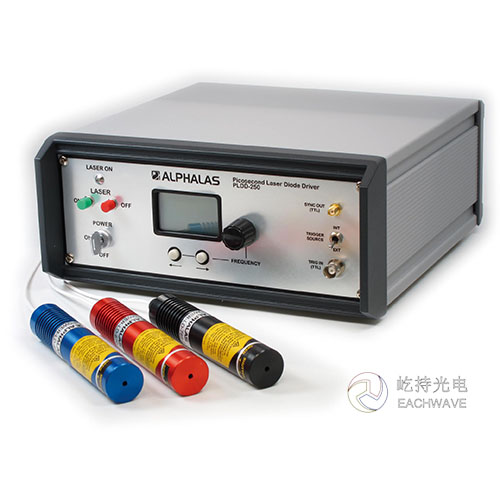

皮秒激光二极管驱动器：PLDD
皮秒二极管激光驱动器：典型参数 参数 规格 备注 机械 面积和重量 255*118*270，2.6kg 19”机架，OEM和客户定制选项 电性 型号 PLDD-20M PLDD-50M PLDD-100M 重频范围 1 Hz - 20 MHz 1 Hz - 50 MHz 1 Hz - 100 MHz Step 1 Hz 1 Hz 1 Hz 重频发生器 内置的高性能重频产生器 周期抖动：<10ps 脉冲振幅不稳定性 1%RMS 外部 TRIG IN TTL 50Ω，上升沿 工作周期：50% 延迟的激光输出 43 ns (typ.) 延迟激光输出 34 ns (typ.) 同步输出(TTL) +3.5 V into 50 Ω 同步输出(NIM),可选项 -800 mV into 50 Ω 延迟激光输出到同步输出(NIM) 30 ns (typ.) 时间抖动:激光脉冲到外部开关 < 4 ps 外部开关启动时间<0.2ns 振幅5 V ± 0.5 V 时间抖动:激光脉冲到同步输出(TTL) < 4 ps 外部开关启动时间<0.2ns 振幅5 V ± 0.5 V或者内部开关 通用 电压/电流要求 100 V AC / 0.2 A, 230 V AC / 0.1 A 12 V DC supply input is optionally available 功率消耗 20 W (typ.) 操作温度 15°C to 35°C (59°F to 95°F)
皮秒二极管激光驱动器：典型参数
参数
规格
备注
机械
面积和重量
255*118*270，2.6kg
19”机架，OEM和客户定制选项
电性
型号
PLDD-20M
PLDD-50M
PLDD-100M
重频范围
1 Hz - 20 MHz
1 Hz - 50 MHz
1 Hz - 100 MHz
Step
1 Hz
重频发生器
内置的高性能重频产生器
周期抖动：<10ps
脉冲振幅不稳定性
1%RMS
外部 TRIG IN
TTL 50Ω，上升沿
工作周期：50%
延迟的激光输出
43 ns (typ.)
延迟激光输出
34 ns (typ.)
同步输出(TTL)
+3.5 V into 50 Ω
同步输出(NIM),可选项
-800 mV into 50 Ω
延迟激光输出到同步输出(NIM)
30 ns (typ.)
时间抖动:激光脉冲到外部开关
< 4 ps
外部开关启动时间<0.2ns
振幅5 V ± 0.5 V
时间抖动:激光脉冲到同步输出(TTL)
振幅5 V ± 0.5 V或者内部开关
通用
电压/电流要求
100 V AC / 0.2 A, 230 V AC / 0.1 A
12 V DC supply input is optionally available
功率消耗
20 W (typ.)
操作温度
15°C to 35°C (59°F to 95°F)
*ALPHALAS二极管皮秒脉冲激光器PICOPOWER-LD，特殊参数要求可定制
皮秒二极管激光驱动：可选项 光学参数 备注 连续光模式 可选CW连续光模式 可调谐振幅 峰值和平均功率提供简单控制 额外激光头 允许使用一个激光驱动器来驱动一个以上激光头 波长TEC调节 在红光和红外提供波长TEC温度调节 NIM同步输出 一些信号处理设备可能需要NIM同步输入 800mV默认或者可选：可调谐 5 ns半峰脉宽 多重独立通道 允许控制器同时驱动双通道甚至多通道激光头 备注：
皮秒二极管激光驱动：可选项
光学参数
连续光模式
可选CW连续光模式
可调谐振幅
峰值和平均功率提供简单控制
额外激光头
允许使用一个激光驱动器来驱动一个以上激光头
波长TEC调节
在红光和红外提供波长TEC温度调节
NIM同步输出
一些信号处理设备可能需要NIM同步输入
800mV默认或者可选：可调谐
5 ns半峰脉宽
多重独立通道
允许控制器同时驱动双通道甚至多通道激光头
1、对于频率>50MHz来说CW连续模式可能会减少峰值和平均功率 2、低于最大振幅50%的幅度可能会拥有更大的不稳定性或者更大脉宽 3、不同激光头一些联系可能会减少最大工作频率

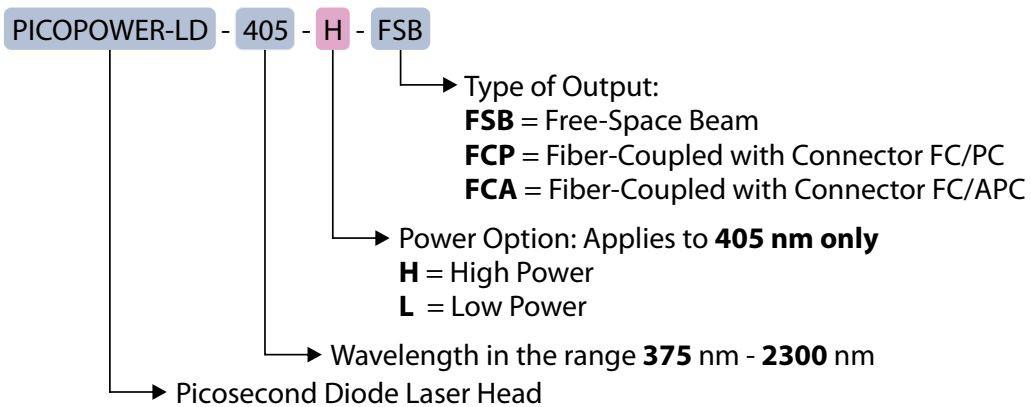

激光头选型命名参考：

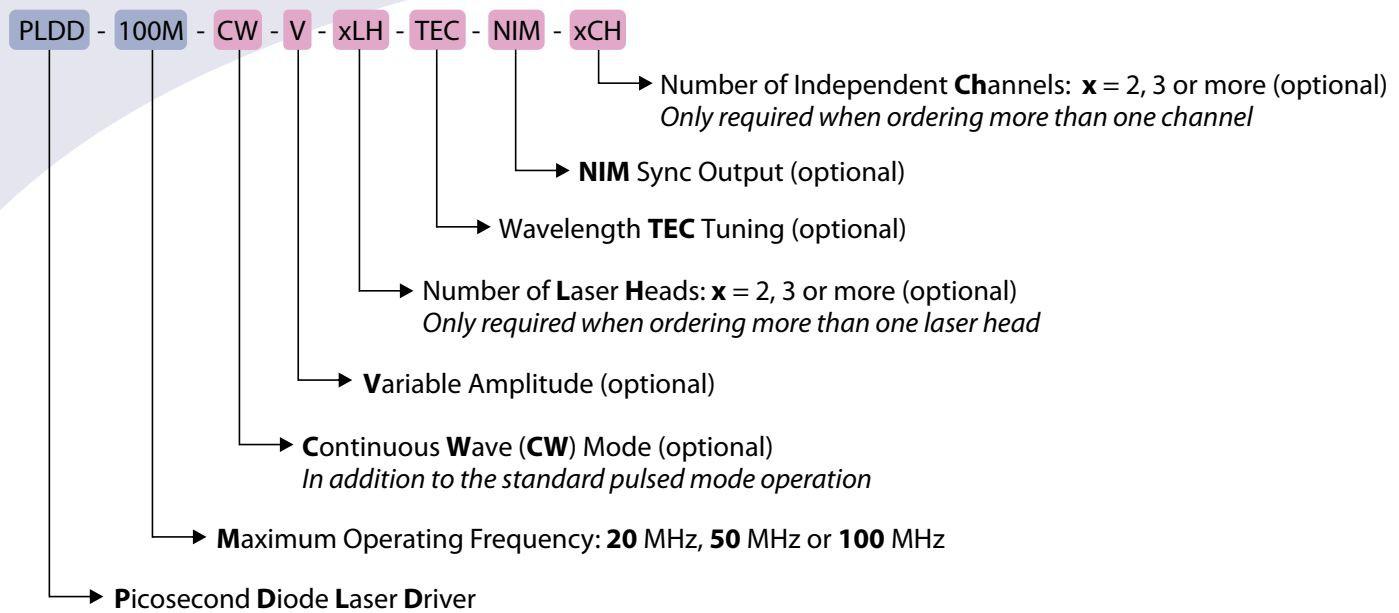

控制器选型命名参考：
