太赫兹混频器连续波太赫兹天线

更新：2023-06-14 10:58:14 点击：

品牌： Toptica
型号： PCA-FD

产品介绍

光混频器：用于频域太赫兹产生和检测的高质量模块

TOPTICA与一些世界领先的太赫兹研究机构合作，能够提供高质量GaAs和InGaAs光混频器。两种材料系统都有各自的优点，由于780 nm激光器的宽连续调谐范围，具有GaAs光混频器的系统可提供高带宽。另一方面，InGaAs发射器产生的功率达到了创纪录的水平，并且利用了1.5μm技术的成熟而廉价的优势。

TOPTICA的所有光混频器模块都配备了一个硅透镜，一个电连接器和SM/PM光纤尾纤。全光纤设计消除了耗时的激光束对准的需要，并且可以轻松灵活地集成到任何太赫兹组件中。

主要特性：

领先的GaAs（780nm）和InGaAs（1500nm）光混频器；

配有硅透镜和SM/PM光纤尾纤的全封装模块；

输出功率可达100μW。

光混频器规格
	GaAs模块	InGaAs模块
太赫兹发射器	PCA-FD-0780-100-TX-1 #EK-00831，GaAs光混频器	PCA-FD-1550-100-TX-1 #EK-000724， InGaAs p-i-n 光电二极管
太赫兹接收器	PCA-FD-0780-130-RX-1 #EK-00832，GaAs光混频器	PCA-FD-1550-130-RX-1 #EK-000725，InGaAs 光混频器
激发波长	0.8μm	1.5μm
天线类型	对数螺旋线	蝴蝶型
太赫兹偏振	圆形	线形
发射器和接收器组件	圆柱形，ø 1” 集成硅透镜和SM/PM光纤尾纤	圆柱形，ø 25mm 集成硅透镜和SM/PM光纤尾纤
发射器和接收器带宽	大约3THz
太赫兹功率（典型）	2 µW @ 100 GHz 0.3 µW @ 500 GHz	100 µW @ 100 GHz 10 µW @ 500 GHz
太赫兹动态范围（300 ms积分时间）	80 dB @ 100 GHz 70 dB @ 500 GHz	90 dB @ 100 GHz 70 dB @ 500 GHz

InGaAs光电二极管发射极的输出功率谱

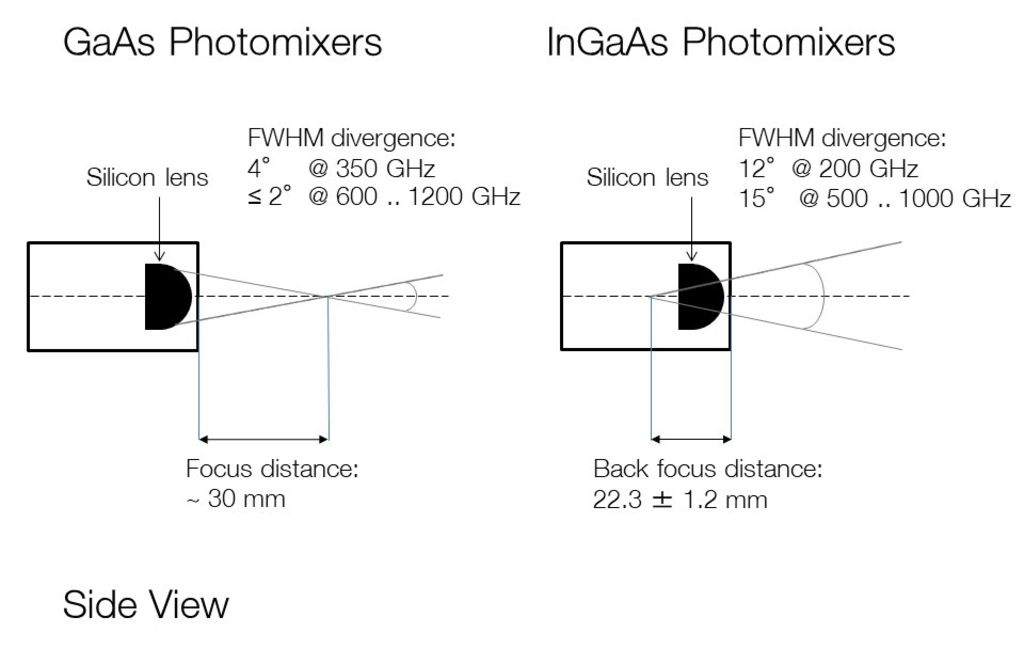

Toptica GaAs和InGaAs光混频器的光束发散度
