TETA飞秒激光器测试及微加工应用

2017-08-14 10:07:20
TETA飞秒激光器测试及微加工应用

TETA飞秒激光器测试及微

TETA飞秒激光器测试及微加工应用

TETA飞秒激光器测试及微

详细介绍

    TETA属于固体掺镱再生飞秒放大器。该系统包括一个作为种子振荡器的内置光纤激光器,光纤脉冲展宽器,法拉第隔离器,基于CPA二极管泵浦的再生放大器和附加脉冲选择器和脉冲压缩器等。所有组件都集成在单一恒温箱以确保操作的稳定性和灵活性。附加内置普克尔盒控制激光输出模式和重复频率。此外,该控制单元能够精确控制脉冲触发数和脉冲周期。TETA系统可配备额外二次谐波(SH)和FH(四次谐波)产生装置以及脉冲压缩器,该压缩器能够有效压缩脉冲宽度(<30fs)同时保持>50%能量转换效率。

    TETA激光系统是可靠、灵活飞秒激光光源,在微加工系统、太赫兹成像、OPA泵浦、遥感和超快光谱等领域有着广泛应用。

+ 整机刚性设计
紧凑一体设计
单脉冲能量>200μJ
脉冲宽度< 300 fs
高光束质量
优异的长期稳定性

TETA-200/6  激光头、控制器及尺寸


TETA-200/6 光路图


TETA-200/6 实测数据(S/N16016,18.Nov.2016)

*- Spectra-Physics Spirit: max 40 uJ; Coherent Monaco: max 30 uJ, Amplitude Systemes Satsuma/Yuja: >20 uJ/>100 uJ;
**- Spectra-Physics Spirit: <400 fs; Coherent Monaco: <400 fs, Amplitude Systemes S-Pulse/Satsuma/Yuja: <400 fs/<500 fs;

*** Spectra-Physics Spirit:  pre-pulse对比度: >250:1, post-pulse: 无数据


测试数据2:功率稳定性

平均功率稳定性曲线图, 6.22 W @ 200 kHz

>18小时连续工作,11.44/6226 = 0.18% RMS



测试数据3:6.22 W@ 200 kHz

6.22 W @ 200 kHz 再生放大脉冲重复频率;
脉宽: ~264 fs

M^2:1.07(single-shot—200 kHz整个重频范围,频率可调




测试数据4:5.91 W @ 50 kHz RA PRR

脉宽:~258 fs,

M^2: 1.08 single-shot—50 kHz整个重频范围,频率可调




测试数据5:5.85 W @ 25 kHz RA PRR

脉宽:~258 fs,

M^2: 1.07 (single-shot—25 kHz整个重频范围,频率可调)




0.27 W, 1 kHz RA frequency; 脉宽 245 fs, M^2 1.07



测试数据6:6.07 W @ 1 MHz RA PRR (TETA-200/6 S/N16018-M)

脉宽:~266fs,

M^2: 1.1 (single-shot—1000kHz整个重频范围,频率可调)

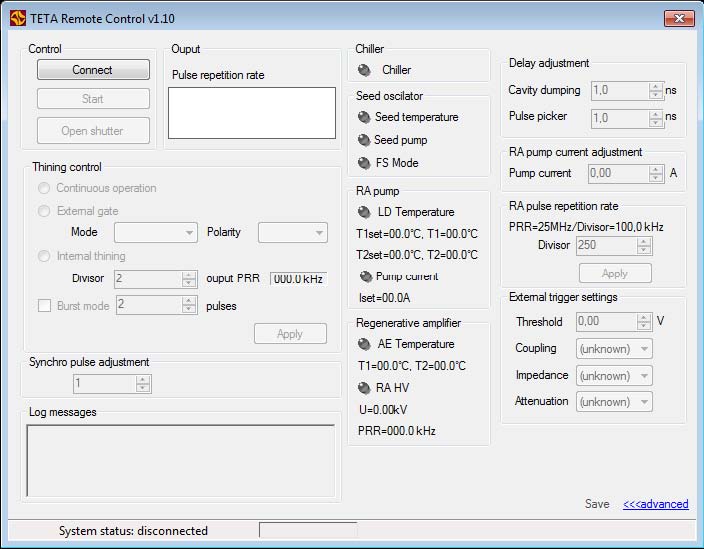

TETA软件界面

特性:

+ 系统启动/停止控制
快门打开/关闭
内部触发模式和设置
外部触发模式和设置
同步脉冲输出设置
预设
系统状态和诊断

输出控制模式output gating mode

TETA飞秒微加工应用实例1:Ti钛钻孔

型号:TETA-200

材料:Titanium alloy钛合金

厚度:2.5mm


TETA飞秒微加工应用实例2:宝石钻孔

型号:TETA-200

材料:sapphire蓝宝石

厚度:440um



TETA飞秒微加工用实例3:铁和钛切割
