1. 产品描述
太赫兹带通滤波器是一款专为太赫兹波段设计的高性能器件，能够有效应对该波段的滤波难题。该产品采用了特殊设计的带孔金属薄膜结构，成功实现了太赫兹波段的精准滤波。在具备窄带宽、高透过率和优异带外抑制性能的同时，该滤波器还具有通光孔径大、结构紧凑、重量轻等显著优势，为太赫兹成像、光谱分析与通信系统提供了可靠的技术保障。
滤波器是由一系列特殊设计带孔的金属薄膜制成，孔的结构尺寸取决于所需频点。可根据具体应用需求定制特定的中心频点，中心频率可选择范围覆盖0.3THz至7THz。这些金属薄膜安装在圆柱形金属外壳内的金属圆环上，金属外壳由铝合金制成，阳极氧化发黑处理。为防止污染和物理损伤，在两面覆有白色或透明聚合物膜，保证足够面积的有效通光孔径的同时，有效提升器件信噪比。其有效通光孔径有两种，圆形标准通光口径/外部直径为Φ54mm/Φ64mm，方形标准通光口径尺寸/外部直径为60 mm×60mm/Φ100mm（尺寸均可定制）。同时，本产品支持通光孔径的个性化定制，以满足特殊光学路径或更高能量通量的苛刻要求。外壳表面粘贴清晰的产品标签，标注产品型号、中心频率等关键信息。
Fig.1 样品实物图
2. 技术参数和测试数据
中心频率Vmax：0.3THz~7THz
峰值透过率：>80%
相对带宽:10%~20%
带外抑制比：<5E-4

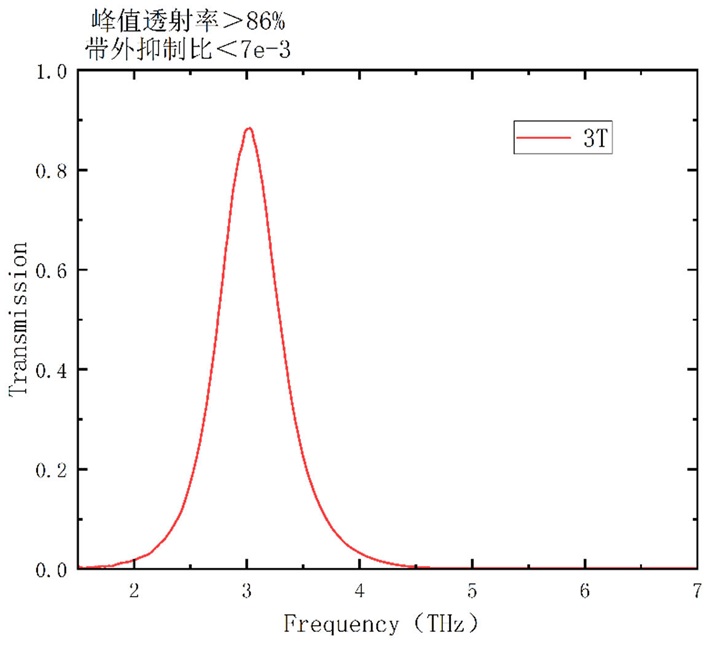

Fig.2 太赫兹带通滤波器实际测量光谱透过率

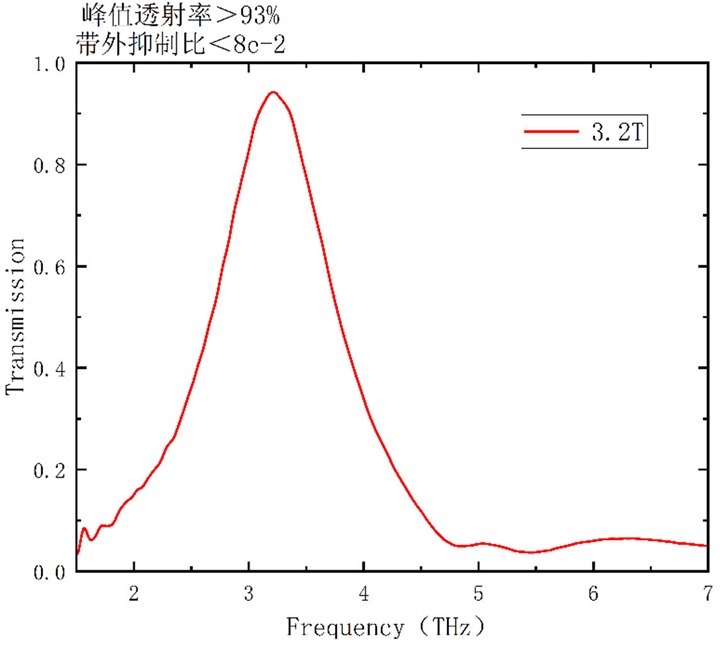

Fig.3 单层滤波片性能测试
产品型号
产品名称 产品型号 中心波长（THZ) 相对带宽 峰值透过率 带外频谱透过率 太赫兹带通滤波器 THz-BPF-CF1-BW15 1 15% ＞80% ≤5E-4 太赫兹带通滤波器 THz-BPF-CF1-BW20 1 20% ＞80% ≤3E-3 太赫兹带通滤波器 THz-BPF-CF1.3-BW15 1.3 15% ＞80% ≤5E-4 太赫兹带通滤波器 THz-BPF-CF1.3-BW20 1.3 20% ＞80% ≤3E-3 太赫兹带通滤波器 THz-BPF-CF1.6-BW15 1.6 15% ＞80% ≤5E-4 太赫兹带通滤波器 THz-BPF-CF1.6-BW20 1.6 20% ＞80% ≤3E-3 太赫兹带通滤波器 THz-BPF-CF2-BW15 2 15% ＞80% ≤5E-4 太赫兹带通滤波器 THz-BPF-CF2-BW20 2 20% ＞80% ≤3E-3 太赫兹带通滤波器 THz-BPF-CF2.6-BW15 2.6 15% ＞80% ≤5E-4 太赫兹带通滤波器 THz-BPF-CF2.6-BW20 2.6 20% ＞80% ≤3E-3 太赫兹带通滤波器 THz-BPF-CF3-BW15 3 15% ＞80% ≤5E-4 太赫兹带通滤波器 THz-BPF-CF3-BW20 3 20% ＞80% ≤3E-3 太赫兹带通滤波器 THz-BPF-CF4.1-BW15 4.1 15% ＞80% ≤5E-4 太赫兹带通滤波器 THz-BPF-CF4.1-BW20 4.1 20% ＞80% ≤3E-3 太赫兹带通滤波器 THz-BPF-CF5.4-BW15 5.4 15% ＞80% ≤5E-4 太赫兹带通滤波器 THz-BPF-CF5.4-BW20 5.4 20% ＞80% ≤3E-3 太赫兹带通滤波器 THz-BPF-CF6-BW15 6 15% ＞80% ≤5E-4 太赫兹带通滤波器 THz-BPF-CF6-BW20 6 20% ＞80% ≤3E-3
3. 定制服务
圆形通光口径可定制最大尺寸：Φ64 mm
方形通光口径可定制最大尺寸：64mm×64mm
中心频率定制：0.3THz~7THz可选，一般我们有1THz，2THz，2.6THz，4.1THz，5.4THz，6THz等频点的带通滤波器库存。其他规格可以根据要求定制。
货期：货期4周~8周。
4. 储存环境
温度：15℃~25℃
湿度：≤50%
