激光光束指向稳定系统
MRC 公司位于德国海德堡，为包括激光和医疗技术等各个领域开发和生产具有创新性的产品。光束稳定系统在市场上已经有超过 15 年 的历史。从最初用于激光器开始，现已经成为许多工业和研究应用的标杆。

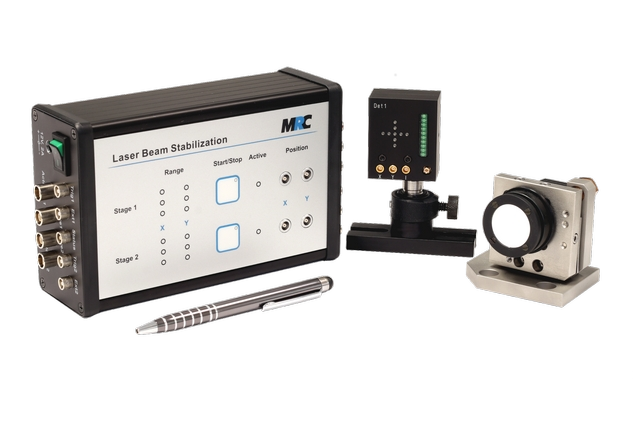

紧凑型系统的特点和优势
即插即用不需要电脑
精度优于0.1 µm / 0.1 µrad
由于采用模拟实时核心，没有延迟和数字化步骤
24/7适用
适用于所有的重复频率和CW激光
覆盖波长 190 nm 至 3000 µm
高动态强度因子>1000
0.5 至 4 英寸 的镜面
压电技术，倾斜范围大，精度高，高带宽
应用实例
高精度的激光束、激光微加工、泵浦探测实验、光纤耦合、过程监控、远程微调。
紧凑型激光光束稳定系统用于需要精确和可靠的光束指向的应用中。它能确保非常稳定的光束位置和角度。实时闭环控制消除了由热漂移、振动或其他机械影响造成的各种偏差。它甚至可以补偿高频率的影响，如空气波动、震荡或移动的光学器件。

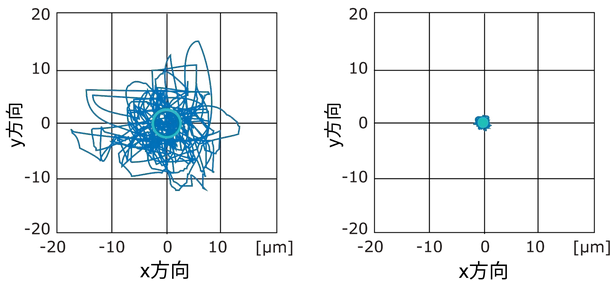

稳定作用关 稳定作用开
激光光束稳定的原理

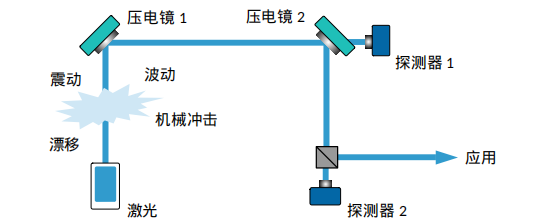

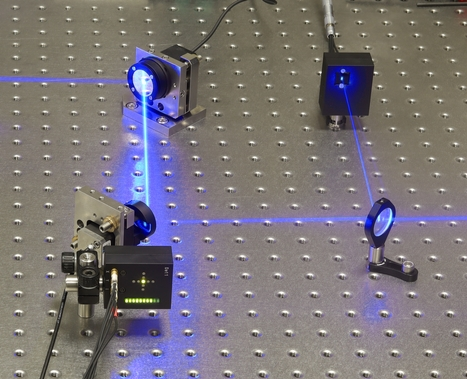

优化的快速压电镜架被用来控制激光束。光束的理想位置和角度由一个或两个探测器（4 象限二极管或 PSD）定义。对于探测来说，一小部分的激光功率就足够了。例如，你可以使用通过高反射偏转镜的漏光。闭环控制器连续地确定激光束与目标位置的偏差。一个典型的设置如下图所示，其中两个压电镜架和两个探测器被用来在四个维度（4D）上稳定光束。在这个设置中，第一级的压电镜 1 和探测器 1 用来控制光束在压电镜 2 上保持一个稳定的位置。然后第二级压电镜 2 探测器 2 保证应用处正确的光束角度。还有很多设置是可能的。请随时询问我们如何将该系统集成到您的光路设置中。
系统组件和选项

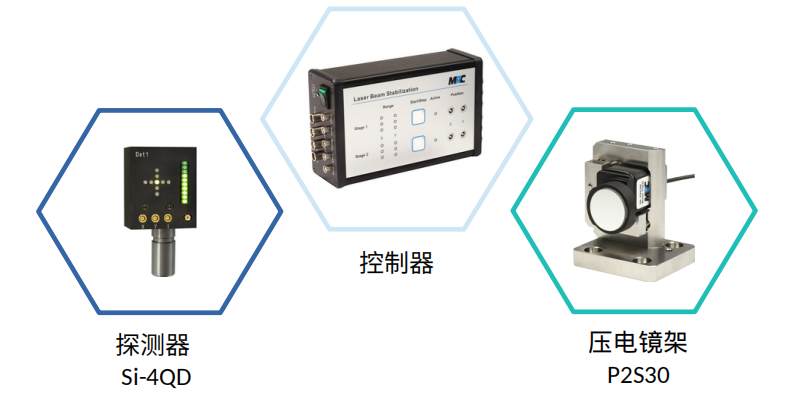

标准版本的光束稳定系统包括紧凑型控制器、两个硅基 4 象限探测器和两个压电式镜架（型号 P2S30）。通过这种配置，你可以稳定激光器的位置和角度，防止快速扰动和缓慢漂移。下图和表格说明了标准的系统以及一些可选的功能和组件。我们的大多数客户选择 4 象限探测器、高端压电式镜架 P4S30 和带 USB 接口的控制器。
标准系统
选项
WID – 宽强度动态
功率因子>1000
软件接口
USB/RS232/Ethernet
P4S30
“黄金标准”
PSD
自由定位的目标
Sample&Hold
弥合激光关闭时间
不同的镜子
0.5 – 4 英寸
紫外波段
190 nm – 1000 nm
Adjust-In
移动你的目标
洁净室
避免污染
红外波段
800 nm – 3000 µm
Set&Hold
保持当前位置
真空型号
低至 10-11 mbar

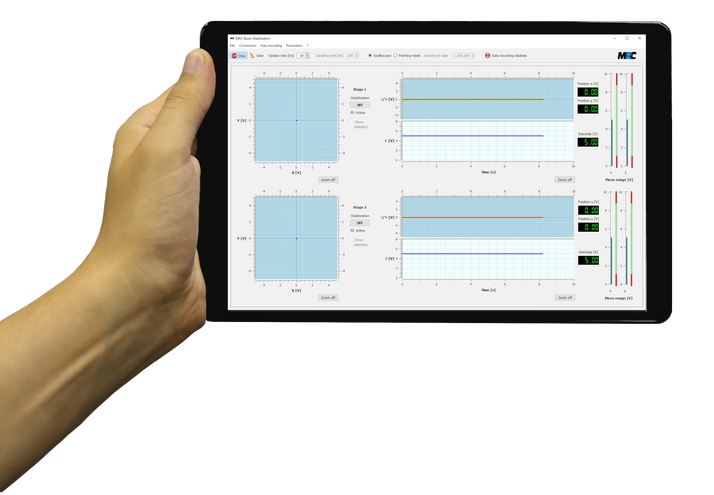

控制器选项-带软件的串行接口
紧凑型激光光束稳定系统可以配置一个串行接口。它允许设置参数，读出数值，以及数据记录。通信通过 USB 运行。也可使用以太网和 RS-232。相关的软件利用这个接口，与稳定系统进行通信。它提供位置、强度和压电电压的实时显示，包括控制稳定系统的功能。
Sample&Hold 功能（ADDA）
有了集成到控制器中的Sample&Hold功能，压电式倾斜镜在没有激光功率的情况下仍然保持在最后的稳定位置。这确保了即使是低重复率的激光器或在激光中断时间的激光光束的稳定性。该功能建议用于低重复率的激光器、具有开启和关闭时间的激光器、长距离的设置
Adjust-In / Set&Hold - 在 PSD 上移动和应用目标位置
用 PSD 代替 4 象限二极管，探测器上的目标位置可以通过电调节的方式进行移动。通过在 PSD的信号中加入一个偏移电压，激光束打在 PSD的目标位置可以被移动。外部信号可以通过 Adjust-in 功能应用于系统。 你也可以使用软件的Set&Hold功能，它可以对当前探测到的位置信号进行稳定。
快速转向镜
型号 P2S30 P4S30 机械倾斜 2 mrad (± 1 mrad) 4 mrad (± 2 mrad) 光学倾斜 4 mrad (± 2 mrad) 8 mrad (± 4 mrad) 特点 高带宽可探测的传输 高性能适合大镜面 以前的转向镜架 PKS 和 PSH 可按要求提供。
型号
P2S30
机械倾斜
2 mrad (± 1 mrad)
4 mrad (± 2 mrad)
光学倾斜
8 mrad (± 4 mrad)
特点
高带宽可探测的传输
高性能适合大镜面
以前的转向镜架 PKS 和 PSH 可按要求提供。
宽带探测器
4QD
4QD-WID
波长
320 – 1100 nm
探测区域
10 x 10 mm2
9 x 9 mm2
最高的横向分辨率
可调节的目标位置
高动态强度>1000
UV 4QD
UV 4QD-WID
IR 4QD InGaAs
IR 4QD 锗
190–1000 nm
900–1700 nm
800–2000 nm
探测区
3 x 3 mm2
Ø = 3 mm
Ø = 5 mm
紫外传感器
紫外波段传感器具有高动态强度因子
近红外波段传感器
