太赫兹光谱测试光路装置

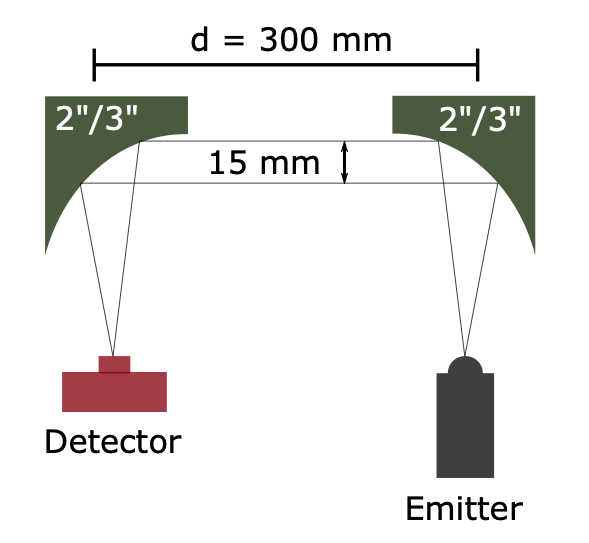

        该装置中太赫兹光束是通过两个DFB二极管激光器混合在InGaAs光电二极管（来自TOPTICA的TeraScan 1550）中产生的。发散的太赫兹光束由直径为 2 英寸、焦距为 3 英寸的抛物面镜准直。准直光束通过~30 cm的空气通道传输，导致光谱中的吸水线。为了聚焦太赫兹光束于尺寸为 2x2 mm 的太赫兹探测器元件上，使用了相同的离轴抛物面镜。太赫兹探测器和太赫兹发射器被放置在相应抛物面镜的焦点上（见。图1）。

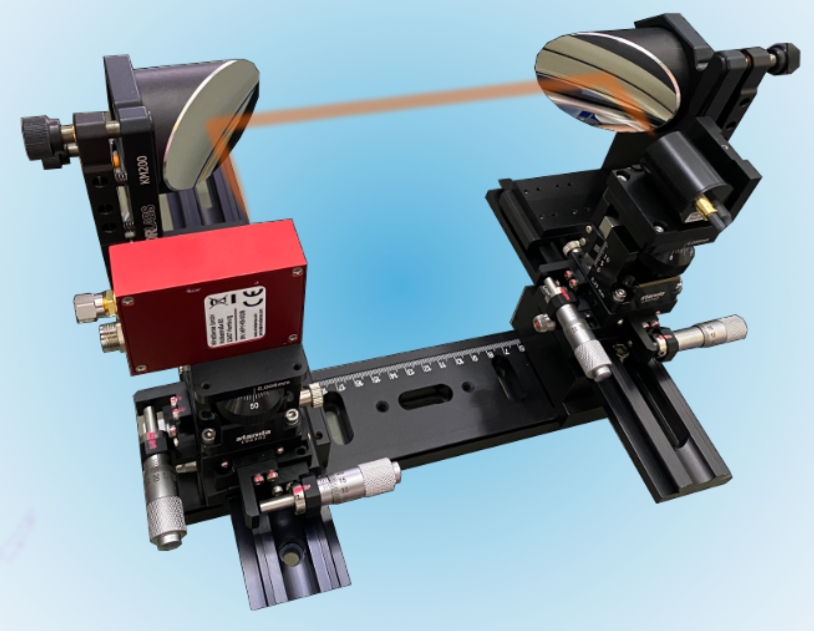

图1，太赫兹光谱测试光路

      通过调整两个激光器的波长来调整发射器的频率。对于每个频步，调制功率均使用f = 1 kHz的锁相放大器测量。图2显示了测得的光谱响应。尖锐的吸水峰是特征性的吸水线。红色曲线的宽度由设置中的驻波决定。

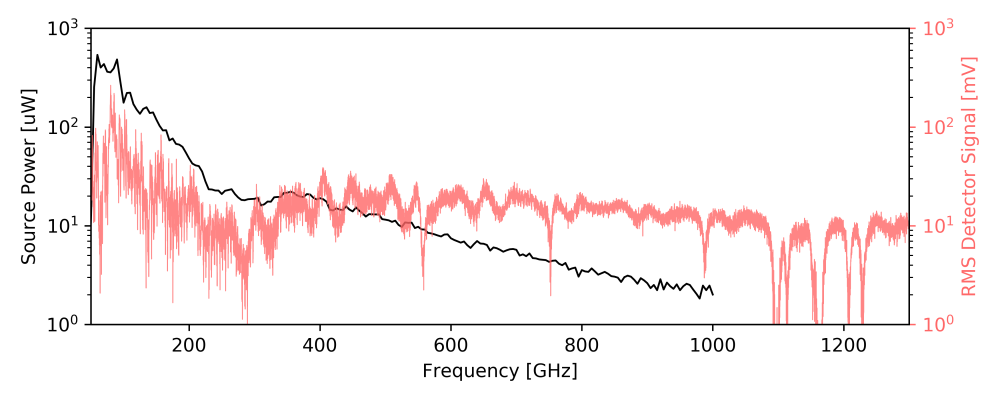

图 2.太赫兹光谱探测器响应（红色曲线）和绝对发射极功率（黑色曲线）

       为了获得低于 1 THz 的 MPY-RS2 太赫兹探测器的绝对功率校准，我们修正了探测器元件尺寸与变换限制 THz 光斑尺寸的不匹配。图3显示了光谱平坦的探测器响应，响应度为~20 kV/W。原始数据（灰色）被平滑处理以过滤实验装置中的驻波。

图 3.MPY-RS2太赫兹探测器的绝对功率校准
