产品简介
- TeraLineX是一款多功能的芯片上THz时域光谱（TDS）平台，基于低损耗的共平面带状线（CPS）设计。
- 它可以在微米级设备/样品上进行THz时域光谱分析，这些设备/样品远小于THz的衍射极限。
- 由于平面THz模式传播，它对薄膜样品具有强烈的相互作用。
- 它可以在低温和磁场中的小型冷却室中操作。
- 支持可更换的子板作为样品载体，以实现经济高效的操作。
- 可根据需要进行定制。
片上太赫兹TDS测试台规格型号
片上太赫兹TDS测试台产品结构

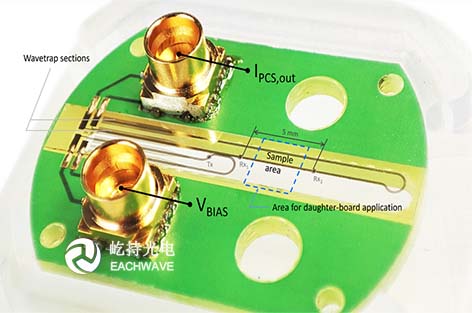

TeraLineX片上太赫兹时域光谱测试平台包括三个嵌入波导的光开关：一个用于产生THz脉冲，另外两个用于检测样品前面的入射信号和反射信号，以及样品后方的传输信号。可以将子板样品翻转贴装到TeraLineX主板上。

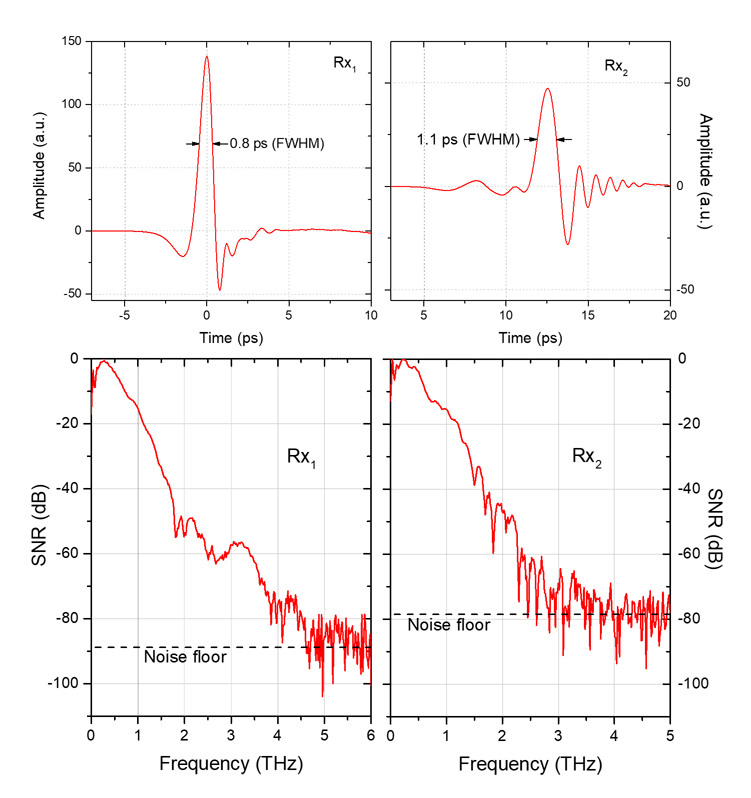

片上太赫兹时域光谱测试平台太赫兹光谱性能测试
片上太赫兹TDS测试台技术参数
TeraLineX_Ultra TD-800-CPS-CLS- 发射端(Tx) 探测端（Rx） 光电导天线间隙 30um, 10um, 5um 30um, 10um, 5um 暗电流@1V偏置电压 ＜0.5nA ＜0.5nA 光电流 ＞0.1uA(a) ＞0.1uA(b) 激发波长 700nm-860nm 激发功率 0.1-4mW 连接口类型 SMP (a)对于约30um的焦点直径，偏置电压9v，平均光激发功率4mW。 (b)对于焦点直径约30um，偏置电压1v，平均光激发功率4mW。
片上太赫兹TDS测试台产品视频演示
