国产自主品牌太赫兹带通滤波片

更新：2026-03-09 14:37:56 点击：

品牌： EACHWAVE
型号：

产品介绍

1. 产品描述

太赫兹带通滤波器是一款专为太赫兹波段设计的高性能器件，能够有效应对该波段的滤波难题。该产品采用了特殊设计的带孔金属薄膜结构，成功实现了太赫兹波段的精准滤波。在具备窄带宽、高透过率和优异带外抑制性能的同时，该滤波器还具有通光孔径大、结构紧凑、重量轻等显著优势，为太赫兹成像、光谱分析与通信系统提供了可靠的技术保障。

滤波器是由一系列特殊设计带孔的金属薄膜制成，孔的结构尺寸取决于所需频点。可根据具体应用需求定制特定的中心频点，中心频率可选择范围覆盖0.3THz至7THz。这些金属薄膜安装在圆柱形金属外壳内的金属圆环上，金属外壳由铝合金制成，阳极氧化发黑处理。为防止污染和物理损伤，在两面覆有白色或透明聚合物膜，保证足够面积的有效通光孔径的同时，有效提升器件信噪比。其有效通光孔径有两种，圆形标准通光口径/外部直径为Φ54mm/Φ64mm，方形标准通光口径尺寸/外部直径为60 mm×60mm/Φ100mm（尺寸均可定制）。同时，本产品支持通光孔径的个性化定制，以满足特殊光学路径或更高能量通量的苛刻要求。外壳表面粘贴清晰的产品标签，标注产品型号、中心频率等关键信息。

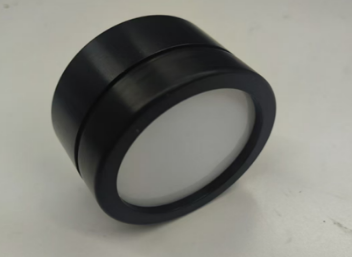

Fig.1 样品实物图

2. 技术参数和测试数据

中心频率Vmax：0.3THz~7THz

峰值透过率：>80%

相对带宽:10%~20%

带外抑制比：<5E-4

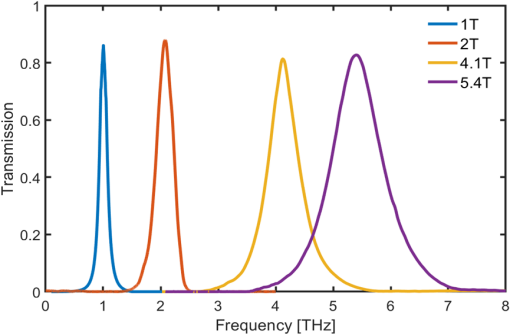

Fig.2 太赫兹带通滤波器实际测量光谱透过率

产品型号

产品名称	产品型号	中心波长（THZ)	相对带宽	峰值透过率	带外频谱透过率
太赫兹带通滤波器	THz-BPF-CF1-BW15	1	15%	＞80%	≤5E-4
太赫兹带通滤波器	THz-BPF-CF1-BW20	1	20%	＞80%	≤3E-3
太赫兹带通滤波器	THz-BPF-CF1.3-BW15	1.3	15%	＞80%	≤5E-4
太赫兹带通滤波器	THz-BPF-CF1.3-BW20	1.3	20%	＞80%	≤3E-3
太赫兹带通滤波器	THz-BPF-CF1.6-BW15	1.6	15%	＞80%	≤5E-4
太赫兹带通滤波器	THz-BPF-CF1.6-BW20	1.6	20%	＞80%	≤3E-3
太赫兹带通滤波器	THz-BPF-CF2-BW15	2	15%	＞80%	≤5E-4
太赫兹带通滤波器	THz-BPF-CF2-BW20	2	20%	＞80%	≤3E-3
太赫兹带通滤波器	THz-BPF-CF2.6-BW15	2.6	15%	＞80%	≤5E-4
太赫兹带通滤波器	THz-BPF-CF2.6-BW20	2.6	20%	＞80%	≤3E-3
太赫兹带通滤波器	THz-BPF-CF3-BW15	3	15%	＞80%	≤5E-4
太赫兹带通滤波器	THz-BPF-CF3-BW20	3	20%	＞80%	≤3E-3
太赫兹带通滤波器	THz-BPF-CF4.1-BW15	4.1	15%	＞80%	≤5E-4
太赫兹带通滤波器	THz-BPF-CF4.1-BW20	4.1	20%	＞80%	≤3E-3
太赫兹带通滤波器	THz-BPF-CF5.4-BW15	5.4	15%	＞80%	≤5E-4
太赫兹带通滤波器	THz-BPF-CF5.4-BW20	5.4	20%	＞80%	≤3E-3
太赫兹带通滤波器	THz-BPF-CF6-BW15	6	15%	＞80%	≤5E-4
太赫兹带通滤波器	THz-BPF-CF6-BW20	6	20%	＞80%	≤3E-3

3. 定制服务

圆形通光口径可定制最大尺寸：Φ64 mm

方形通光口径可定制最大尺寸：64mm×64mm

中心频率定制：0.3THz~7THz可选，一般我们有1THz，2THz，2.6THz，4.1THz，5.4THz，6THz等频点的带通滤波器库存。其他规格可以根据要求定制。

货期：货期4周~8周。

4. 储存环境

温度：15℃~25℃

湿度：≤50%
