激光自动对焦自准直仪

更新：2026-09-16 15:10:04 点击：

品牌：
型号：

产品介绍

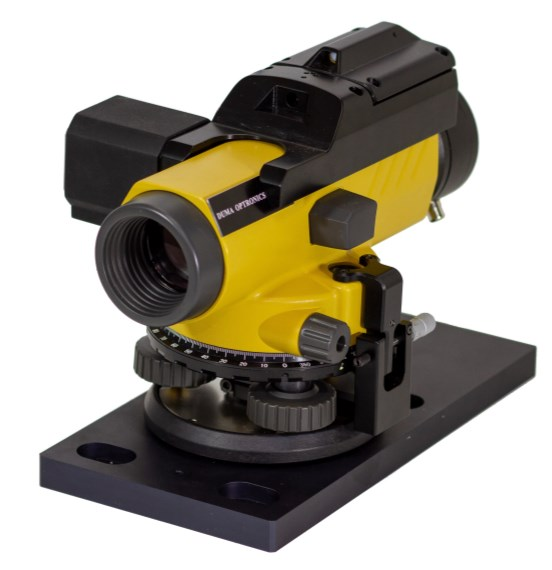

激光自动对焦自准直仪

产品简介

本设备为高精度 USB3.0 仪器，集成自准直仪功能与电动调焦功能，可对有限距离目标完成精准对焦测量。仪器测量精度极高,最高分辨率可达 0.01 角秒（0.05 微弧度），有效通光孔径 36 毫米。

专用机型可实现激光传输特性检测，同时兼具准直望远镜与定心装置功能，内置电脑程控激光指示器，便于光路对准；集成平移、俯仰调节机械结构，支持远场、近场光学测量。

产品特性

1.照明光源——内置照明可切换红、绿、蓝三色；其中红光亮度更高（亮度提升数倍），也可选择三色混合输出。

2.整机提供两种工作模式：

光束分析模式——将激光束对准自准直仪光轴，检测分析激光入射方向与发散角。

自动对焦自准直模式——新增虚拟像成像功能，成像范围-2.5米至更远；同时可对17.5厘米～无穷远的实像完成对焦，支持对焦目标的横向偏移量测量。

3.高速图像处理与存储模式——最高测量帧率可达1000帧/秒。

典型应用

按照虚拟像设定距离，完成发射的激光束校准

订货信息

EAC-1012-19-FO-E-25：整套系统包含带 USB3.0 相机的准直仪主机、电动调焦机构、U 盘存储配套软件、无穷远校准专用逆向反射镜。

相机成像参数对照。

技术规格

自准直模式视场	± 29’ (H) x ± 15’ (V)
光束分析模式视场	± 58’ (H) x ± 30’ (V)
有效通光孔径	36 mm
自准直仪分辨率	0.005 sec
自准直仪测量精度	1.0 sec
光源	LED: RGB可选: 870, 1060 nm
对准专用逆向反射镜	直径 35mm，净重 160 克，角度误差＜5 sec
调焦过程视线偏移量	± 2.5 sec
调焦距离标定范围	标定范围 18 厘米至无穷远
内置粗对准激光指示器	650nm，功率＜1.0mW，II类激光产品，符合 IEC60825-1 标准
供电要求	配套外置电源适配器
光谱响应范围	350 - 1100 nm
像素分辨率（水平×垂直）	3800 x 2100
增益调节上限	600
曝光时长	32 µsec to 2 sec
帧率	全画幅 50 帧 / 秒；选择感兴趣区域（ROI）模式可达数百帧 / 秒
像素尺寸	2 µm x 2 µm
像素位深	12 位
背景扣除功能	用户手动开启
触发方式	软件内部触发
高速测量模式	局部感兴趣区域最高 1000 帧 / 秒
光束分析
激光光束角度测量范围	± 58’ (H) x ± 30’ (V) ± 16.8 mrad (H) x ± 8.7 mrad (V)
激光发散角测量下限	低至 0.1 mrad
光束发散角测量分辨率	位置精度优于 ±1 µrad，角度精度优于 ±0.5µrad
多光束并行测量	标准配置，最多同时测量 400 束光束
适用波长	350 - 1100 nm
高速测量模式	局部感兴趣区域最高 1000 帧 / 秒
直线度测量
物面横向测量	微米级测量精度，实际精度随被测距离变化
虚拟像生成功能 *	成像区间：-2.5 米～负无穷远
配套十字靶标	自动显示 - 2500 毫米至无穷远范围内的横向偏移量
