温斯顿锥是聚光型光学元器件，设计初衷是最大化收集指定视场内的辐射信号。该类元器件在太赫兹频段应用价值极高 —— 此频段难以制备性能可靠的常规透镜。
我方提供三款标准锥型设计，均以F 数进行命名区分。其余非标锥型件，可根据客户需求定制设计与加工，波纹馈源喇叭等器件也可按需定制。
技术参数表
焦比
入射口径（mm）
出射口径（mm）
长度mm

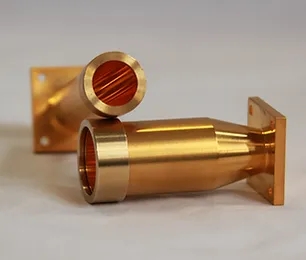

实物照
f/2
23.8
5.5
41.4
f/3.5
14.8
2.2
40
f/4.5
10
1.1
50
工作原理
以特定临界角入射至大入光孔径的光线，会经锥体内壁反射，穿过小型出光孔径；入射角度超出该临界角的光线，则会被锥体阻隔。借此，可将大范围、窄视场的光线汇聚至更小区域，原理与透镜类似。
与透镜不同，光线的入射角度信息会在出光孔径处丢失，因此温斯顿锥属于非成像光学器件。我方探测器均为单像素结构，故而不存在相关应用问题。我们也可制作成像阵列，为每个像素搭配独立温斯顿锥，从而实现太赫兹成像拍摄。
生产制造
温斯顿锥的核心结构为内壁曲面，该曲面由离轴抛物线旋转 360° 构成。产品加工精度要求极高 —— 部分应用场景中，入射光波波长甚至小于 10 微米。
为达成超高精度，我们先制作温斯顿锥内壁的反向模具（芯模）。该芯模采用超高精密工艺，由不锈钢加工而成；随后将芯模置于铜电解液中，通强电流在芯模表面电铸覆铜，此工艺即为电铸成型。芯模可脱模重复使用，成型铜件的外表面，再通过常规 CNC 铣削精加工。最后，所有温斯顿锥均会做镀金处理：既能防腐蚀，又可长期保障高品质光学反射性能。
