PowerLink充气光子晶体跳线

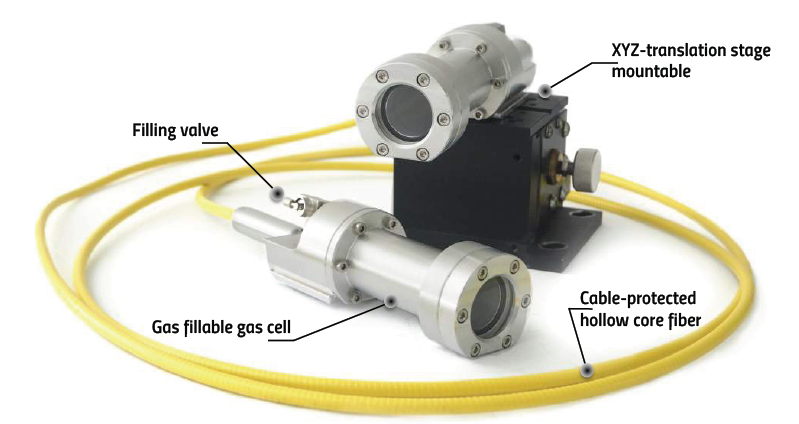

PowerLink充气光子晶体跳线是一种用于光束传输、脉冲压缩、频率转换和光谱增宽的独立模块化组件。它将GLO空心光纤的独特光学性能和气体/光的相互作用结合在一起,可以和GLO任何一款光纤进行设计和安装。作为一种标准工具,它以最简单的方式,通过气体-光的相互作用,充分发挥了充气空心光子晶体光纤技术的潜力和高性能。正因为如此,GLO为光学界及其应用(非线性光学、气体光谱等)提供了一个具有一定自由度的基于气体填充的HCPCF平台。
主要特点:
- HCPCF根据客户要求量身定制
- 易于充气的配件
- 加固型线缆
- 气室与常见的光学移动平台兼容,便于对齐
可选项:
- 气压范围
- 特殊气体处理
- 压力表/充气配件
- 兼容“30mm笼式系统”
- 注入模块
典型应用:
- 气体-激光相互作用实验
- 超短脉冲激光束传输
- 激光脉冲压缩
- 激光频率转换
- 光谱学和传感
PowerLink充气光子晶体跳线参数规格:
激光参数要求 Powerlink 版本 CP07 CP08 波长(nm) 见光纤规格表 见光纤规格表 能量(μJ) < 5 < 50(1) 光束质量(M²) < 1.2(2) < 1.2(2) 平均功率(W) < 5 < 50(1) 光束指向(μrad) < 5 < 2 脉冲宽度 CW to 50fs CW to 50fs 光学性质 工作波长 见光纤目录(根据需求可选其他光纤) 传输带宽 见光纤目录 传输效率 > 85% 色散@工作波长 1ps/nm.km±0.5 输出光束质量 M²< 1.3 弯曲损坏@20cm弯曲半径 < 1dB 物理性质 光纤长度 1m, 2m, 3m, 5m, 其他长度可选 接头 SMA 气体压力 高达15bars(CP07)/高达30bars(CP08) 光纤保护 5mm铠装PU线缆 线缆最小弯曲半径 5cm CP07可选项 压力表/气体配件/兼容“30mm笼式系统”/注入模块 CP08可选项 水冷/压力表/气体配件 (1) 带有水冷选项 (2) 特殊情况下可获取更高的M² (3) 角度参数是在激光源与光纤端面间隔1m处测定的
激光参数要求
Powerlink 版本
CP07
CP08
波长(nm)
见光纤规格表
能量(μJ)
< 5
< 50(1)
光束质量(M²)
< 1.2(2)
平均功率(W)
< 50(1)
光束指向(μrad)
< 2
脉冲宽度
CW to 50fs
光学性质
工作波长
见光纤目录(根据需求可选其他光纤)
传输带宽
见光纤目录
传输效率
> 85%
色散@工作波长
1ps/nm.km±0.5
输出光束质量
M²< 1.3
弯曲损坏@20cm弯曲半径
< 1dB
物理性质
光纤长度
1m, 2m, 3m, 5m, 其他长度可选
接头
SMA
气体压力
高达15bars(CP07)/高达30bars(CP08)
光纤保护
5mm铠装PU线缆
线缆最小弯曲半径
5cm
CP07可选项
压力表/气体配件/兼容“30mm笼式系统”/注入模块
CP08可选项
水冷/压力表/气体配件
(1) 带有水冷选项
(2) 特殊情况下可获取更高的M²
(3) 角度参数是在激光源与光纤端面间隔1m处测定的
